Расширение системы отопления в частном доме

   Выполнено осенью 2016 года.

В пристройке к дому необходимо было смонтировать газовый котел, установить радиаторы и подключить к этой системе старое отопление основного дома.

Котел настенный с коаксиальным дымоходом. Корейский производитель Arderia.

Алюминиевые радиаторы с диагональным подключением. Разводка полипропиленовыми трубами, армированными стекловолокном.

Также была сделана разводка холодной и горячей воды. Теплоноситель - вода.

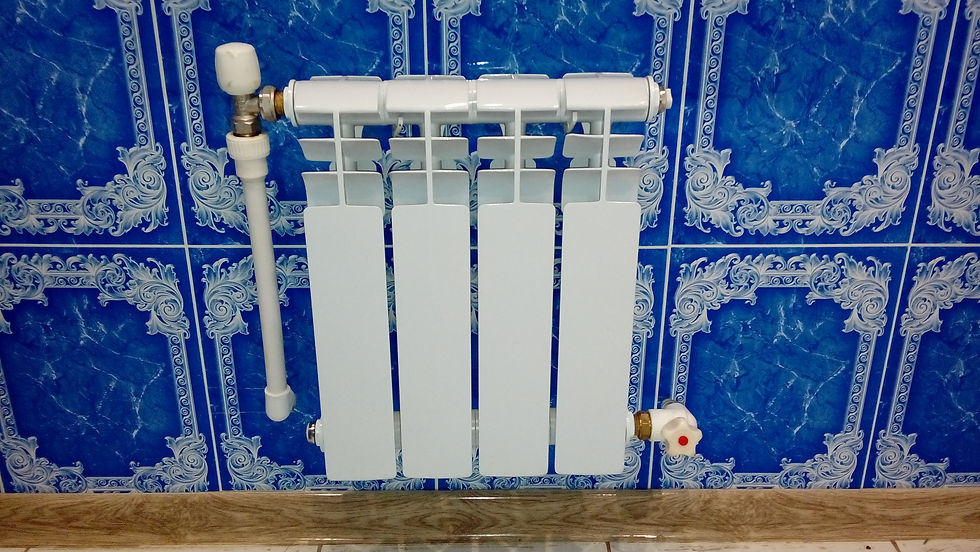

Алюминиевый радиатор
Алюминиевый радиатор

Диагональное подключение радиатора обеспечивает максимальную теплоотдачу.

press to zoom
Настенный котел Arderia
Настенный котел Arderia

Корейский котел с двумя теплообменниками, коаксиальным дымоходом.

press to zoom
Сетчатый фильтр грубой очистки
Сетчатый фильтр грубой очистки

Правильное расположение косого сетчатого фильтра перед котлом. Перед фильтром обязательно кран.

press to zoom
Регулирующий радиаторный вентиль
Регулирующий радиаторный вентиль

Регулирующий вентиль позволяет настроить поток через радиатор.

press to zoom
Подключение настенного котла
Подключение настенного котла

На каждой трубе установлен шаровый отсечной кран. Трубы присоединены разъемными соединениями.

press to zoom
Планка для подключения смесителя
Планка для подключения смесителя

Трубы горячей и холодной воды спрятаны в стене.
